Два нивелира одной модели могут показывать разную фактическую точность даже при одинаковых характеристиках в паспорте. Причина заключается не только в износе или повреждениях, но и в производственных допусках, состоянии юстировки, компенсатора и других особенностях конкретного экземпляра прибора.

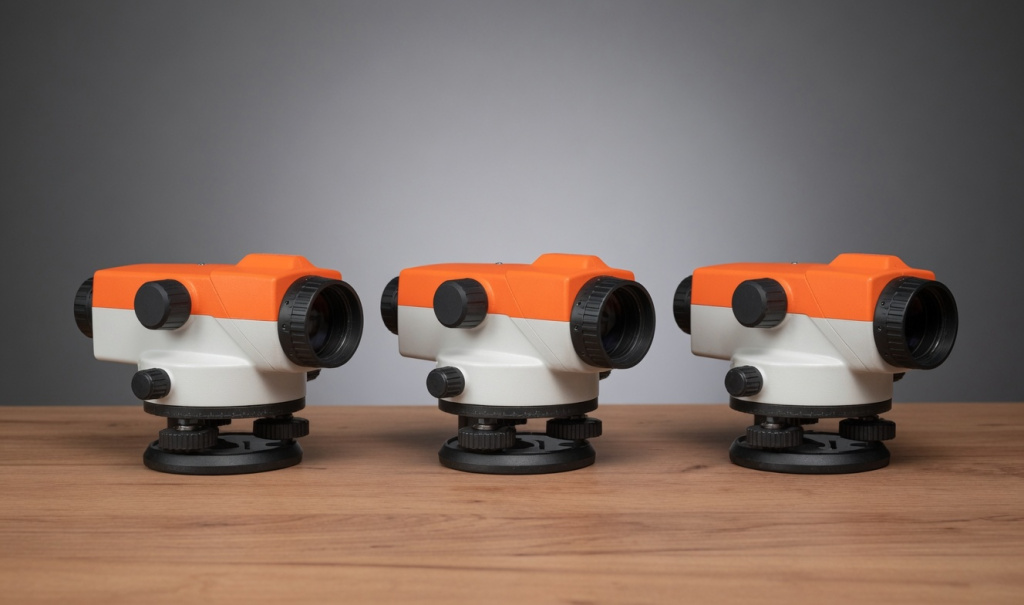

Почему у одинаковых нивелиров бывает разная точность
Покупатели строительного и геодезического оборудования нередко сталкиваются с ситуацией, когда два нивелира одной марки и модели показывают разные результаты измерений. На первый взгляд это кажется странным: приборы имеют одинаковые характеристики, выпущены одним производителем и внешне ничем не отличаются. Однако в реальных условиях эксплуатации даже два одинаковых нивелира могут демонстрировать различную точность. Причём речь идёт не об ошибках оператора или проблемах с рейкой, а именно о фактической точности самого прибора. Разберемся, почему это происходит и насколько такие различия являются нормой.
Производственные допуски существуют у любого оборудования
Современные нивелиры производятся с высокой точностью, однако ни один завод не может гарантировать абсолютную идентичность каждого экземпляра. Для любой модели устанавливаются допустимые отклонения.
Например, производитель заявляет точность лазерного нивелира ±0,3 мм/м. Один прибор фактически может иметь отклонение 0,15 мм/м, а другой — 0,28 мм/м. Формально оба соответствуют техническим характеристикам, но на расстоянии 20 метров разница между ними уже становится заметной.
Любой оптический нивелир состоит из десятков деталей:
• линз;
• призм;
• элементов компенсатора;
• крепёжных узлов;
• механизмов фокусировки;
• сетки нитей.
Даже при высокоточном производстве невозможно добиться абсолютно идентичного положения всех компонентов.
Поэтому два новых нивелира одной модели могут иметь немного разные реальные показатели точности, оставаясь полностью исправными и соответствующими заявленным характеристикам.
Чем выше класс прибора, тем жёстче производственные допуски, но полностью исключить их невозможно. Это актуально для любых производителей, включая популярные оптические нивелиры RGK, которые проходят заводской контроль, но также требуют проверки перед вводом в эксплуатацию.
Различия между партиями и ревизиями
Производители периодически меняют поставщиков линз, компенсаторов, смазок и других компонентов, не меняя название модели. В результате нивелиры одной модели, выпущенные с разницей в несколько лет, могут немного отличаться по фактическим характеристикам.

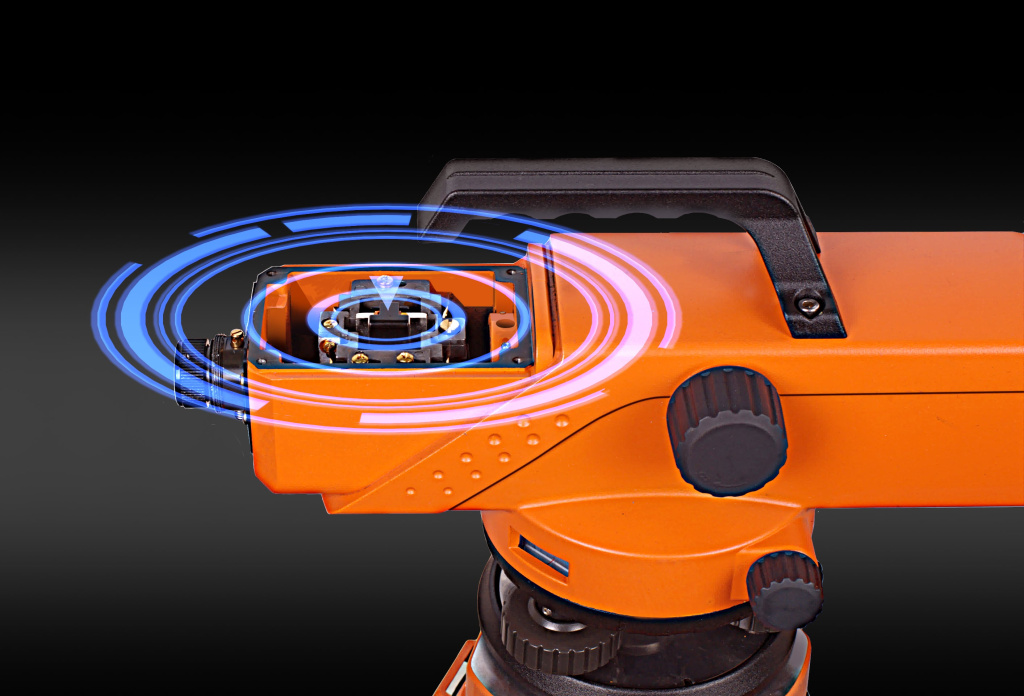

Компенсатор — самый недооцененный узел нивелира
Большинство современных нивелиров являются автоматическими. За выравнивание линии визирования отвечает компенсатор — система маятникового типа с демпфированием.
Именно компенсатор позволяет быстро получать горизонтальную линию визирования без длительной ручной настройки.
Однако этот узел наиболее чувствителен к:
• ударам;
• вибрациям;
• износу;
• загрязнению.
Даже если прибор продолжает работать, характеристики компенсатора могут измениться.
Например, один нивелир стабилизирует линию визирования за доли секунды, а другой после нескольких лет эксплуатации реагирует медленнее или становится более чувствительным к вибрациям.
В результате точность измерений в реальных условиях может отличаться.
Стабильность работы компенсатора напрямую влияет на точность измерений, особенно при ежедневной эксплуатации на строительной площадке. По этой причине при выборе нивелира специалисты обращают внимание не только на заявленную точность, но и на качество конструкции компенсатора, которым отличаются профессиональные оптические нивелиры RGK.
Юстировка влияет сильнее, чем многие думают
Одной из главных причин различий между одинаковыми нивелирами является состояние юстировки.
Линия визирования должна быть строго связана с осью прибора. Если это условие нарушается, появляется коллимационная ошибка.
Интересно, что небольшое отклонение может оставаться незаметным при обычной работе.
Прибор будет нормально фокусироваться, компенсатор будет исправно функционировать, а результаты на коротких расстояниях могут выглядеть вполне корректными.
Однако на длинных нивелирных ходах или при несимметричных визированиях ошибка начинает проявляться всё сильнее.
Поэтому нивелир после удара может внешне выглядеть полностью исправным, но показывать худшую точность по сравнению с новым экземпляром той же модели.
Условия хранения
Прибор, который большую часть времени хранится в сухом отапливаемом помещении, обычно дольше сохраняет заводские параметры, чем нивелир, который постоянно находится в багажнике автомобиля и подвергается перепадам температуры и влажности.
Состояние крепления сетки нитей
Это редкая, но реальная причина. После сильных ударов или длительной эксплуатации возможно микроскопическое смещение сетки нитей относительно первоначального положения. Внешне это почти незаметно, но на точности измерений может сказаться.
Качество оптики влияет не только на комфорт работы
Существует мнение, что качество оптики влияет исключительно на удобство наблюдений. Это верно лишь частично.
Контрастность изображения, качество просветления линз и четкость сетки нитей напрямую влияют на способность оператора точно снимать отсчеты по рейке.
Если изображение менее контрастное или хуже различимы деления рейки, вероятность субъективной ошибки возрастает.
Формально оба прибора могут иметь одинаковую паспортную точность, но фактическая повторяемость результатов у них окажется разной.
Возраст прибора имеет значение
Даже если нивелир не подвергался ударам, его характеристики могут постепенно изменяться.
Со временем возникают:
• естественный износ подвижных элементов;
• ослабление креплений;
• изменение характеристик демпфирующих элементов компенсатора;
• загрязнение внутренних узлов.
Эти изменения редко приводят к мгновенной потере работоспособности, но способны постепенно влиять на точность прибора.
Именно поэтому профессиональное оборудование требует регулярных проверок независимо от интенсивности использования.
Почему поверка не делает все нивелиры одинаковыми
Распространено заблуждение, что после поверки два прибора автоматически становятся равнозначными по точности.
На самом деле поверка подтверждает соответствие установленным требованиям. Она не означает, что оба нивелира имеют абсолютно одинаковые характеристики.
Если два прибора соответствуют нормативу ±2 мм на километр двойного хода, один из них может показывать фактический результат 1.2 мм, а другой — 1.9 мм.
Оба прибора будут признаны годными к эксплуатации. Но их реальные возможности окажутся разными.
Когда разница становится заметной
На небольших строительных объектах отличия между двумя исправными нивелирами часто остаются незаметными.
Однако при:
• высокоточном нивелировании;
• инженерных изысканиях;
• строительстве протяжённых объектов;
• создании высотных сетей;
даже небольшие различия начинают накапливаться и становятся заметны специалистам.
Именно поэтому крупные организации регулярно контролируют состояние оборудования, а не ограничиваются только паспортными характеристиками.

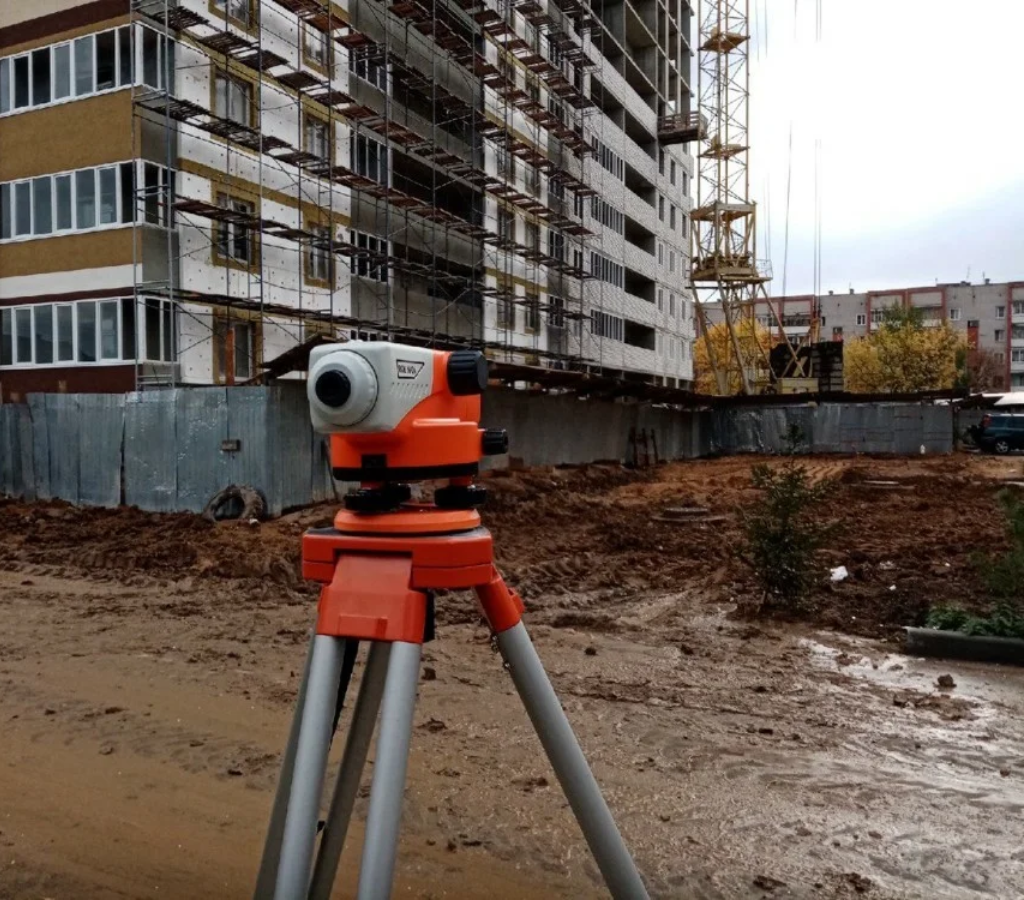

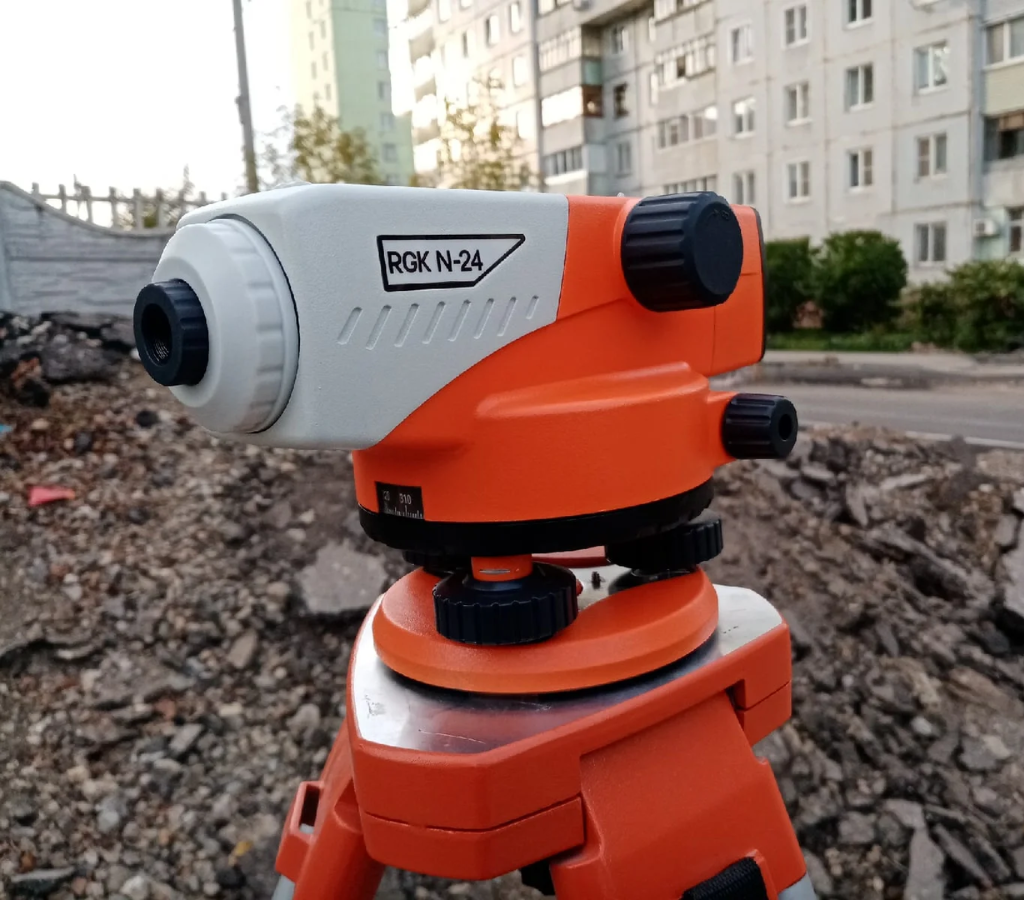

При выборе оптического нивелира важно оценивать не только характеристики в каталоге, но и репутацию производителя, качество сборки и сервисную поддержку. Для строительных и геодезических работ часто используются модели серии RGK N, которые представлены приборами различного класса точности — от универсального RGK N-24 до более точного RGK N-38 для максимально точных измерений.
Заключение
Два нивелира одной модели могут иметь разную фактическую точность даже при одинаковых заявленных характеристиках.
Основные причины этого связаны не с браком, а с особенностями самого прибора:
• производственными допусками;
• состоянием компенсатора;
• качеством юстировки;
• характеристиками оптики;
• степенью износа внутренних узлов.
Паспортная точность показывает, каким требованиям должен соответствовать нивелир. Реальная точность зависит от состояния конкретного экземпляра.
Именно поэтому профессионалы оценивают не только модель прибора, но и его фактическое техническое состояние.
