Комплект - лазерный SLAM сканер XGRIDS Lixel L2 Pro 32/300 RTK Survey Grade + Стабилизационный жилет L2 Pro + Веха L2 Pro + ПО Lixel Studio Online Activation

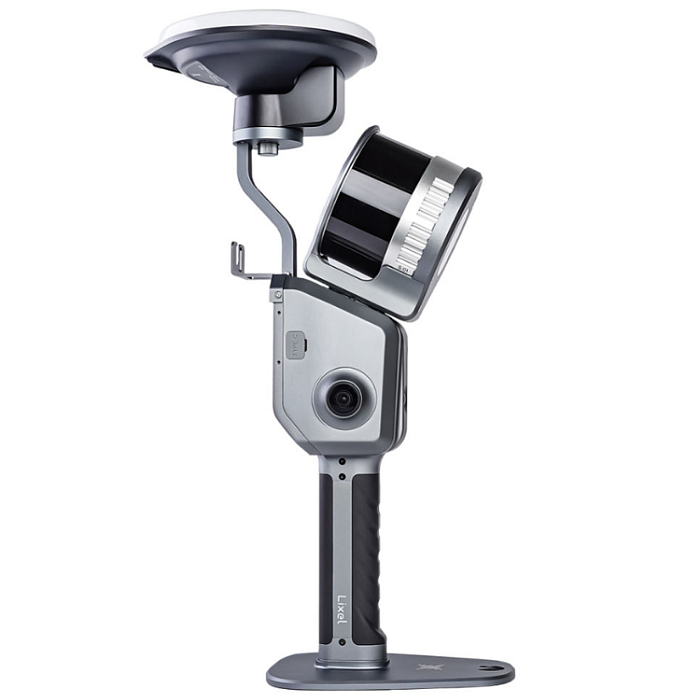

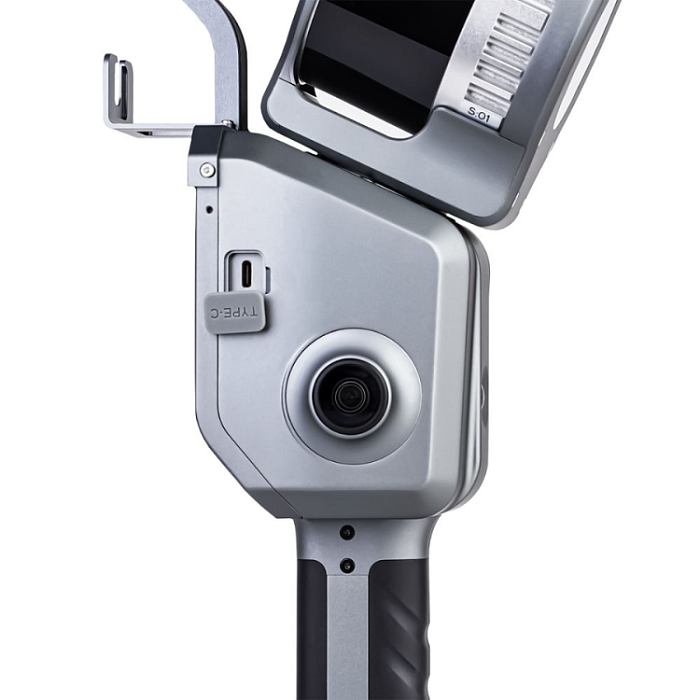

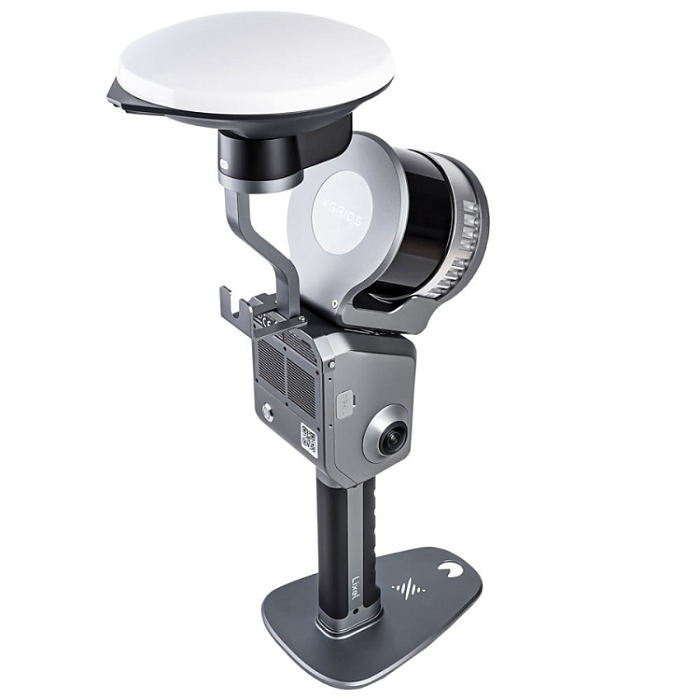

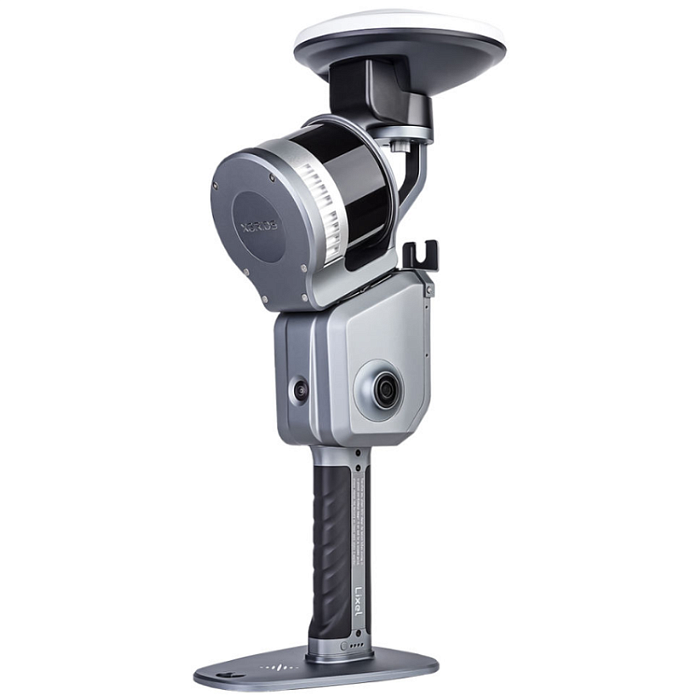

Лазерный SLAM сканер XGRIDS Lixel L2 Pro 32/300 RTK Survey Grade представляет собой мобильное устройство с функциями LiDAR и сдвоенной 48 Мп панорамной камеры, которое обеспечивает сбор данных для 3D-моделирования в движении и поддерживает возможность визуализации, с раскрашиванием облака точек в реальном времени, без обязательной постобработки. Для точного позиционирования в процессе съемки, с целью автоматической координатной привязки получаемых данных, прибор оснащается визуальной камерой, 6-канальным инерциальным модулем и ГНСС приемником с антенной класса Survey, с функцией RTK, который способен уверенно работать даже в сложных условиях прохождения сигналов.

Конструкционное исполнение

Выполненный в прочном алюминиевом корпусе со съемной нижней ручкой, в которую встроен аккумулятор, SLAM-сканер снабжен 32-канальным сканирующим модулем с максимальной дальностью действия до 300 м и скоростью сбора данных до 640 000 точек/с. Вращаясь одновременно в двух взаимно перпендикулярных направлениях, он перекрывает сектор обзора 270° по вертикали и 360° - в горизонтальной плоскости.

Пользовательский смартфон, используемый для настройки прибора и управления процессом сканирования в среде приложения LixelGO, поддерживает беспроводное подключение к сканеру, а также может работать через порт USB 3.1 Gen 2, позволяя вести съемку в зонах размещения источников мощных электромагнитных помех и оборудования РЭБ.

Для установки сканера XGRIDS Lixel L2 Pro 32/300 RTK Survey Grade на горизонтальной плоскости, например, в процессе первичной активации, к ручке-аккумулятору может присоединяться основание. Оно снабжено отверстием в передней части, выполняющим функции ориентира для размещения на контрольных точках с координатной привязкой – когда ГНСС приемник не задействован. При доустановке дополнительного крепления прибор может фиксироваться на опциональной телескопической штанге или разгрузочном жилете.

Функциональные особенности

Для сбора и хранения данных сканер снабжен внутренним быстродействующим SSD-накопителем объемом 1 Tб. За счет реализации алгоритма повышения плотности облака точек LixelUpSample, обеспечивается возможность создания визуализаций фотографического качества. Технология Multi-SLAM позволяет поддерживать стабильную точность определения координат даже при временном пропадании спутникового сигнала, на расстоянии до 100 м. Это дает возможность выполнять сканирование под мостами, вблизи высотной застройки и т.п., без повышения погрешности топогеодезической привязки.

Стабилизационный жилет для SLAM сканера XGRIDS Lixel L2/L2 Pro представляет собой ременно-плечевую разгрузку, предназначенную для комфортного и мобильного крепления оборудования на операторе, обеспечивая свободу перемещения, стабилизацию траектории движения сканера и снижение нагрузки на пользователя во время работы. Устройство сочетает эргономику, надёжность и адаптивность, что делает его идеальным решением для работы в полевых условиях, на стройплощадках или в помещениях с необходимостью высокоточного сканирования.

Ременно-плечевая разгрузка состоит из металлической платформы со штангой, на которой установлен быстросъёмный адаптер для закрепления SLAM-сканера Xgrids Lixel L2 или Xgrids Lixel L2 PRO, и плотных нейлоновых ремней с высококачественными пластиковыми фастексами (полуавтоматическими замками), предназначенными для закрепления платформы на исполнителе. Ремни регулируются по длине, можно менять высоту платформы относительно плеч, обхват груди и обхват талии (диапазон изменения длины ремней представлен в технических характеристиках). Ремни и платформа оснащены мягкой подкладкой для комфорта исполнителя. Для удобства транспортировки в комплекте идёт тканевый рюкзак.

Платформа для установки оснащена штангой, основание которой может быть отрегулировано по высоте при помощи специальных рельс. Основание штанги закрепляется при помощи рычажного зажима. Диапазон изменения высоты – 25 см. Штанга поворачивается на 180° относительно основания. Поворот штанги фиксируется при помощи винта.

На конце штанги установлен быстросъёмный адаптер, имеется возможность регулировать наклон адаптера и поворачивать его вокруг своей оси. Положение адаптера закрепляется винтами. Прибор на адаптере устанавливается при помощи специальных скоб, закрепленных винтами на корпусе SLAM-сканера. Скоба имеет специальные пазы для закрепления на быстросъёмном адаптере.

Телескопическая карбоновая веха для SLAM сканера XGRIDS Lixel L2/L2 Pro длиной 2.2 метра позволит вам значительно расширить ваши возможности при использовании переносных сканеров XGRIDS. В собранном состоянии веха имеет длину 1.305 м. Для изменения длины вехи используется металлическое зажимное кольцо.

Веха позволяет максимально охватить даже труднодоступные объекты, находящиеся выше или ниже вас, так как веха имеет инвертированный быстросъёмный адаптер, который позволяет закрепить сканер в отвесном положении с возможностью поворота на 180°. Адаптер изготовлен из качественного металла и позволяет быстро и просто сменить ориентацию вехи (верх/низ). Также адаптер оснащен специальным фиксатором, позволяющим избежать случайного нажатия и отсоединения сканера от вехи.

Производители учли специфику работ и сделали прорезиненную секцию ближе к основанию вехи, чтоб вам было комфортно использовать её как как в верхних зонах (потолочные коммуникации, несущие фермы), так и в нижних инженерных пространствах (колодцы, подвалы, подземные полости).

Также веха оснащена сантиметровой шкалой для определения высоты прибора, которая понадобится вам в случае, если координатную привязку результатов сканирования планируется производить с помощью спутникового геодезического приемника XGRIDS, устанавливаемого на SLAM-сканер. Так, совокупность специальной вехи и спутникового геодезического приемника XGRIDS позволит вам выполнять съемку опорных точек в режиме RTK.

Для комфортного применения и транспортировки веха также оснащена съемным наконечником, который можно выкрутить и закрутить обратной стороной. Наконечник имеет двухстороннюю конструкцию, с одной стороны расположен острый наконечник (актуален в режиме RTK), а с другой – плоский. Это исключает травмоопасность при использовании вехи в качестве удлинителя (то есть не выполняется съемка в режиме RTK) и повышает удобство транспортировки.

Lixel Studio Online Activation Key – это версия программного обеспечения с возможностью Online активации на компьютере.

Lixel Studio — программное обеспечение для обработки данных, полученных SLAM сканерами Lixel, разработанное компанией XGRIDS. Программа предоставляет возможность просмотра, редактирования и обработки облаков точек.

Основные особенности:

• Просмотр облаков точек и импорт/экспорт в формате LAS.
• Автоматическое сшивка и расчет облака точек.
• Полностью автоматизированное объединение облаков точек с поддержкой функций измерения, обрезки и поперечного сечения.
• Преобразование координат облака точек из WGS-84 в плоские местные по измеренным контрольным точкам, параметрам перехода или GNSS файлу.
• Автоматические инструменты редактирования, чистки, удаление шумов и сглаживания облака точек.
