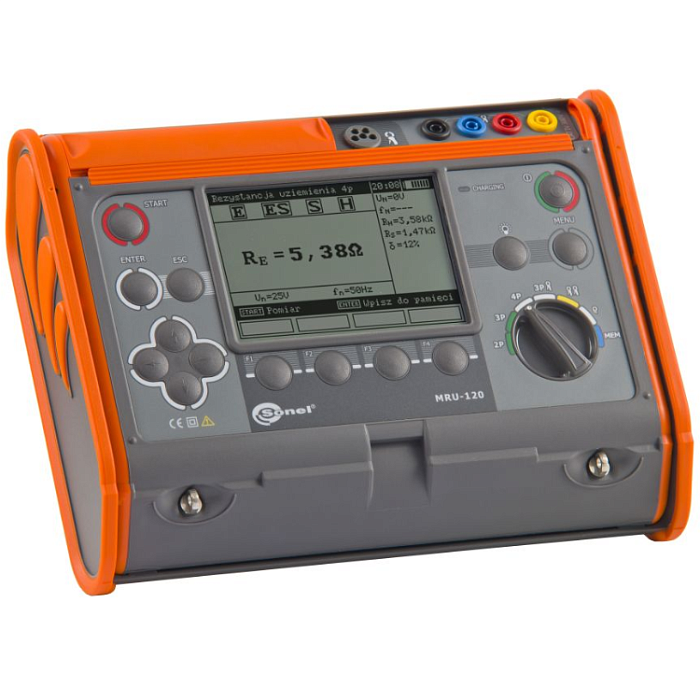

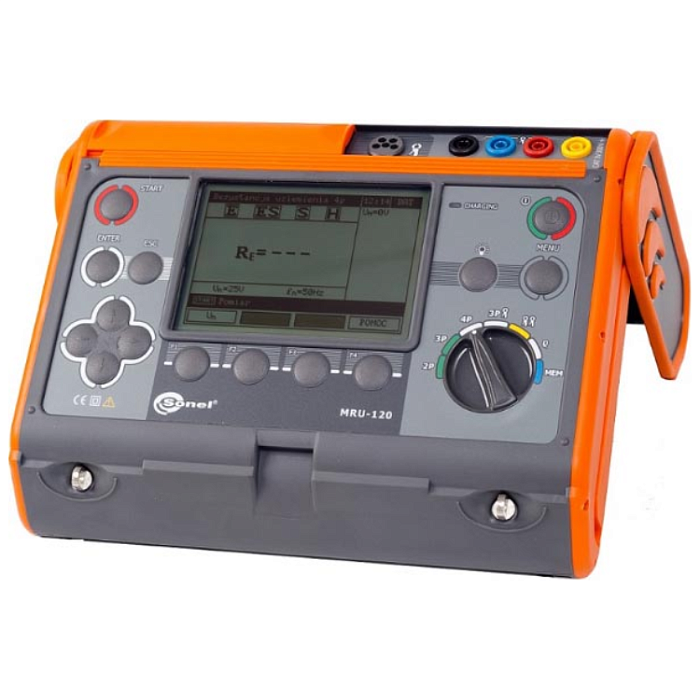

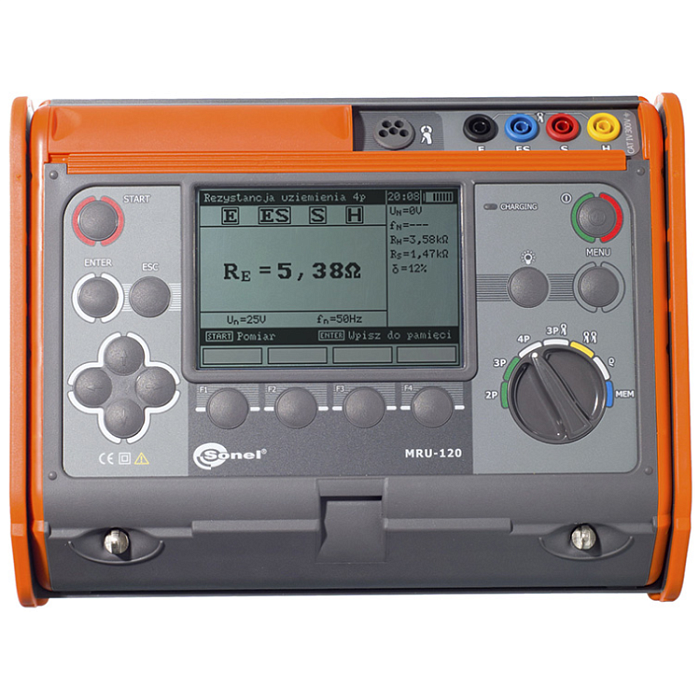

Измеритель параметров заземляющих устройств Sonel MRU-120

Измеритель параметров заземляющих устройств MRU-120 – это многофункциональный измеритель параметров заземляющих устройств и молниезащит. Прибор позволяет измерять как классическими методами (3-х, 4-х полюсная схема), так и бесконтактным (метод двух клещей),что особенно актуально в городских условиях, где отсутствует возможность использования вспомогательных электродов. Благодаря современной конструкции прибор характеризуется хорошими эргономичными показателями и широкими измерительными функциями (в том числе анализ условий, отрицательно влияющих на точность полученных результатов).

Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.

Функциональные особенности:

• измерение сопротивления заземляющих устройств по трёхполюсной схеме (3p)
• измерение сопротивления заземляющих устройств по четырехполюсной схеме (4p)
• измерение сопротивления многоэлементных заземляющих устройств без разрыва цепи заземлителей (с применением токоизмерительных клещей С-3)
• измерение сопротивления заземляющих устройств методом двух клещей (С-3и N-1)
• измерение удельного сопротивления грунта методом Веннера
• измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнивания потенциалов Rcont током ±200 мА разрешением 0.01 Ом
• измерение напряжения помех
• измерение сопротивления измерительных зондов
• автоматический расчет дополнительной погрешности, вызванной сопротивлением измерительных зондов
• сохранение результатов измерений в память
• передача данных на ПК по USB или с использованием беспроводного интерфейса OR-1
• совместим с ПО Sonel Reader и СОНЭЛ Протоколы 2.0

Работа с измерителем параметров заземляющих устройств MRU-120

Метод измерения сопротивления двумя клещами имеет практическое применение в тех случаях, когда подключение зондов для забивки в грунт невозможно. Измерительные клещи должны быть откалиброваны при первом использовании. Также необходима периодическая калибровка клещей для учёта дополнительной погрешности, связанной со старением элементной базы.

На рисунке изображен пример подсоединения клещей при двухклещевом методе замера, где С-3 и N-1 – токовые и передающие клещи соответственно. Передающие клещи N-1 подключаются к разъемам H и E, при этом измерительные клещи должны быть подключены к стандартному разъёму. Далее замкнуть губки передающих и приёмных клещей на измеряемом заземлении на расстоянии не менее 30 см друг от друга.

Для измерений удельного сопротивления грунта измерители используют сопротивления отдельных электродов системы заземлителя. Расчёт удельного сопротивления методом Веннера основан на условии равного расстояния между измерительными зондами.
