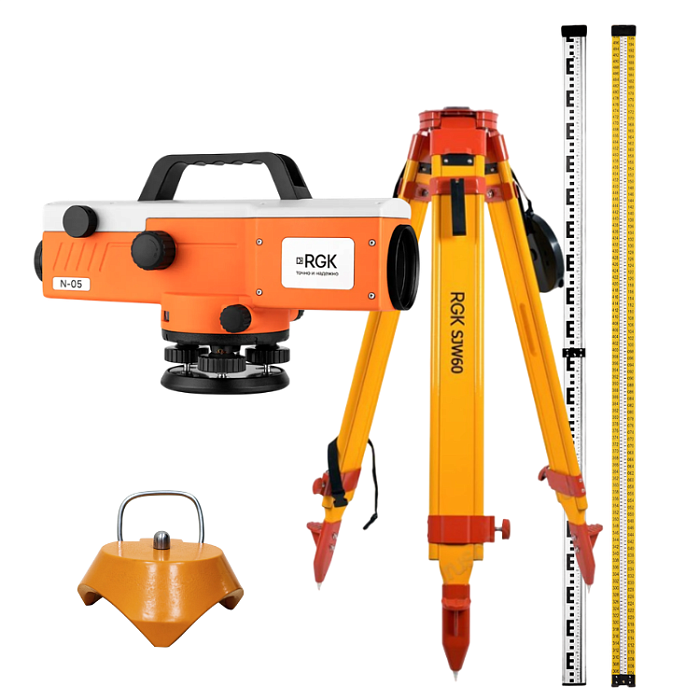

Оптический нивелир RGK N-05, рейки RGK INVAR 103 и штатив RGK SJW60

Высокоточный оптический нивелир RGK N-05 обеспечивает измерение превышений с погрешностью не более 0,5 мм/км двойного хода при совместном использовании с инварной рейкой, позволяя выполнять нивелирование I и II классов. Прибор может применяться в ходе выполнения работ по актуализации и расширению государственных нивелирных сетей, для обеспечения производственного контроля при изготовлении и монтаже промышленного, технологического и прочего крупноразмерного оборудования и конструкций, отслеживания просадок и деформаций и решения других задач.

Преимущества

• Светосильная оптика с прямым изображением, 44-кратным увеличением и объективом с апертурой 54 мм дает возможность точно наводиться на удаленные точки, безошибочно распознавая разметку шкалы рейки, даже в условиях пониженной освещенности.
• Двухосевой компенсатор, обеспечивающий само-установку визирной оси инструмента в горизонтальное положение, компенсируя неточность выравнивания измерителя, снабжен магнитным демпфером, который гасит колебания системы, ускоряя приведение высокоточного нивелира в рабочее положение.
• Микрометрическое приспособление регулирует наклон плоскопараллельной пластины в зрительной системе, изменяя направление линии визирования до совмещения клинового биссектора со штрихами разметки в поле зрения трубы оптического нивелира, что позволяет считывать показания с разрешением до 0.05 мм при цене деления шкалы рейки 5 мм.

Особенности

Разработанный для эксплуатации в полевых условиях, высокоточный оптический нивелир RGK N-05 соответствует категории пыле-влагозащиты IP54. Благодаря реализации оригинальных конструкционных решений температурные колебания окружающего воздуха не оказывают влияния на погрешность измерителя. В корпусе предусмотрена улучшенная теплоизоляция, а в зрительной системе применены элементы, компенсирующие смещение деталей вследствие неоднородности теплового расширения металла и стекла.

Яркая расцветка в контрастных цветах делает высокоточный оптический нивелир RGK N-05 хорошо заметным, что минимизирует риск его случайного повреждения. Светлое покрытие верхней части корпуса способствует меньшему нагреву поверхности измерителя на ярком солнце. Для комфортной переноски изделия в пределах рабочей площадки и установки на штатив служит продольная ручка, закрепленная на верхней части корпуса. Отдельная кнопка позволяет контролировать работоспособность и исправность компенсатора, не допуская получения недостоверных показаний из-за эффекта "залипания".

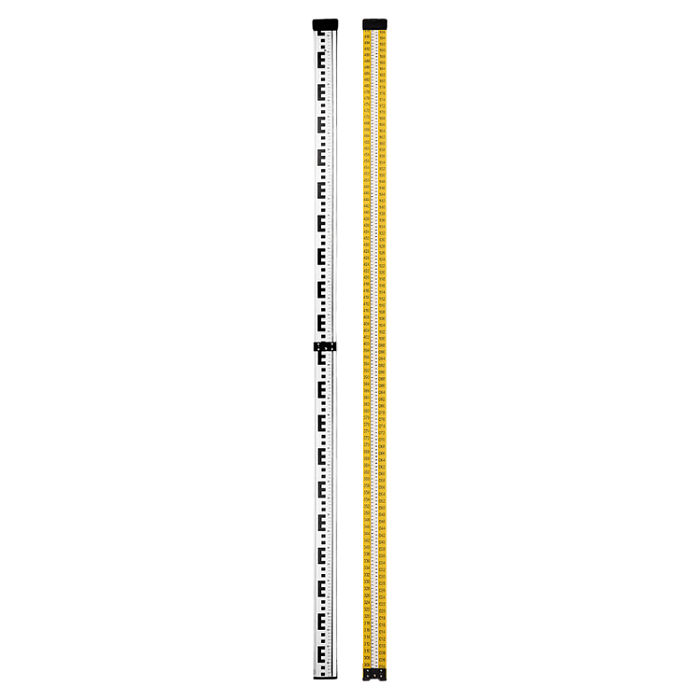

Набор инварных реек RGK INVAR 103 (3 метра; 1.0 см) позволяет определять превышения и выполнять другие виды высотных измерений с низкой погрешностью. Благодаря этому набор подходит для решения ответственных задач в строительных и промышленных отраслях, а также при картографировании и развитии нивелирных сетей. Рейки совместимы со всеми типами оптических нивелиров соответствующего класса точности и могут использоваться с приборами любых производителей.

Конструкционные особенности

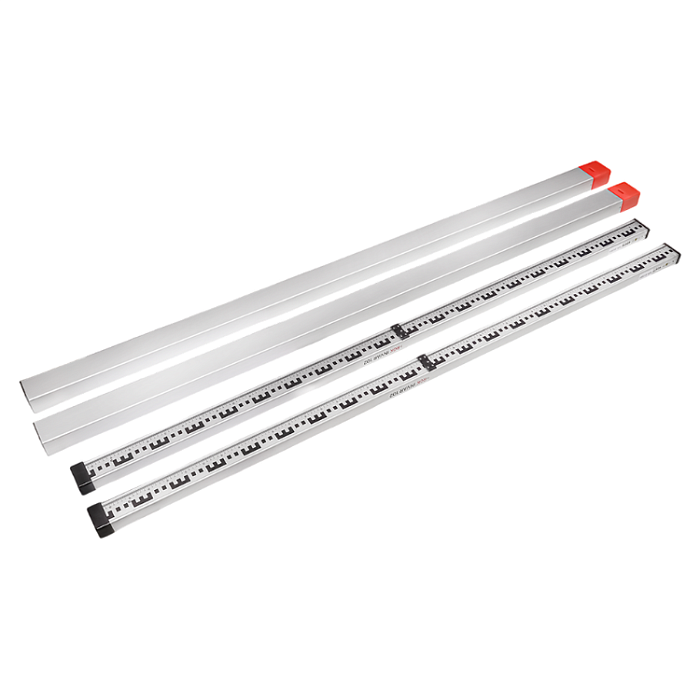

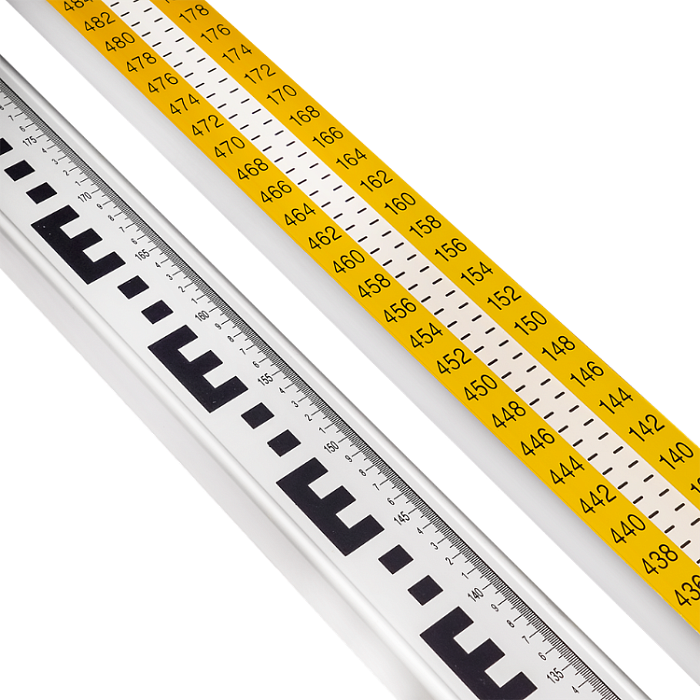

Для обеспечения прочности и жесткости конструкции, при достаточно небольшом весе, инварные рейки из комплекта выполнены в моноблочном коробчатом корпусе из алюминиевого профиля. Штриховая разметка нанесена на инварную ленту, которая размещена в продольных пазах на лицевой части изделия и поддерживается в постоянно натянутом положении пружинным механизмом. Шкала не подвержена температурным деформациям – благодаря низкому коэффициенту теплового расширения, за счет чего минимизирована погрешность инструмента. Для удобства визуального считывания показаний по бокам полосы с сантиметровыми делениями предусмотрена цифровая градуировка с прямым изображением.

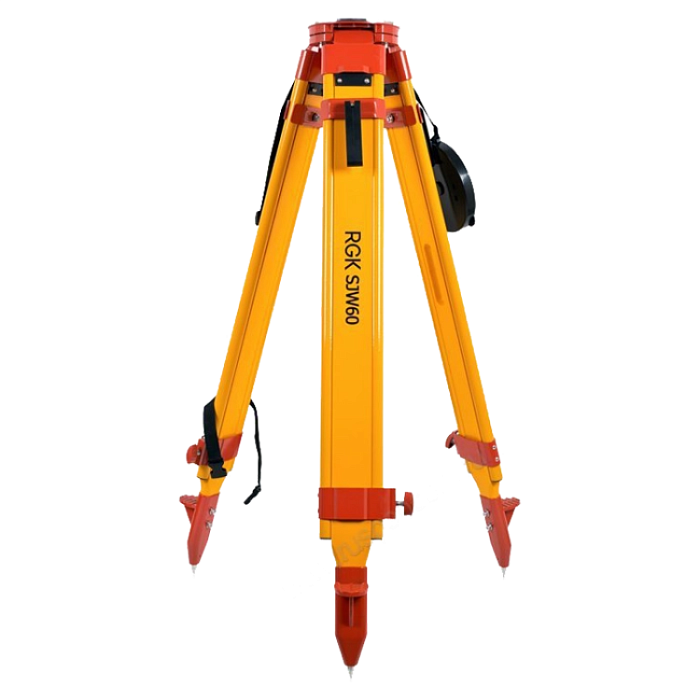

Штатив RGK SJW60 используется для размещения геодезического оборудования с резьбой 5/8”, такого как тахеометры, нивелиры, спутниковые приемники и др. Максимальная высота установки - 170 см. Отличительная особенность - увеличенная и усиленная площадка круглой формы для работы с тяжелыми приборами.

Технические особенности

Телескопические ножки фиксируются при помощи комбинированной системы из винтового механизма и клипсы. Это - оптимальное решение, в котором сочетаются высокая скорость работы и надежность. Заостренные наконечники стоек и прочные упоры позволяют крепко установить геодезический штатив в рыхлый грунт.

Преимущества деревянного исполнения

Благодаря массе и особенностям конструкции треноги, на нее можно монтировать даже тяжелое оборудование.Материал корпуса - специальным образом обработанное и качественно окрашенное дерево, устойчивое к повреждениям, погодным воздействиям и колебаниям температуры. Также штатив имеет полые стойки из стеклопластика. Данная конструкция позволяет избежать чрезмерного температурного расширения, сохраняя твердость штатива.

Геодезический башмак RGK GB7 - базовый аксессуар, от которого, тем не менее, напрямую зависит результат измерений. Компенсировать отсутствие такого инструмента не получится, какими бы ни были дорогими нивелир, рейка и штатив.

Именно поэтому башмак необходим как для точного нивелирования I, II, III и IV классов, так и для технических измерений. Без него не обойтись при любых строительных работах в гражданском секторе и промышленности – в тех сферах, качество изысканий в которых имеет первостепенное значение. Кроме того, геодезический аксессуар успешно применяется при выполнении работ по контролю осадки зданий, мониторингу деформаций инфраструктурных объектов и др.

Назначение и важность

Нивелирный башмак RGK GB7 помогает надежно и стабильно установить рейку на мягком сыпучем грунте и болотистой местности, без чего невозможно точно снять по ней отсчет. Конечно, можно использовать костыли, но их постоянно нужно забивать и вытаскивать. Наше решение более мобильно, не требует дополнительных инструментов для установки и не усложняет и без того непростую работу. Что немаловажно, при применении данного аксессуара увеличивается срок службы рейки.

Вес - это надежность

Основные рабочие характеристики нивелирного башмака – вес, прочность и долговечность. Здесь на первый план выходят главные преимущества новой модели, которая целиком отлита из первоклассного металла и выгодно отличается от конкурентов массой – 6.7 килограмм. Да, изделие весит много, так и должно быть, ведь во все времена надежность имеет свой, особый вес.

Большая масса станет залогом стабильных, точных и достоверных измерений на любых грунтах, пересеченной местности, лугах - одним словом, в “полях”. Это особенно важно, учитывая, что геодезисту не так часто приходится проводить изыскания на асфальте или бетоне. Вес нивелирного башмака RGK GB7 и рейки будет равномерно распределяться на три монолитные ножки, что гарантирует оптимальное давление на грунт и максимальную устойчивость.

Эстетика и удобство работы

Аксессуар окрашен в яркий оранжевый цвет, который позволяет легко отыскать геодезический башмак на складе или в полевых условиях, повышает заметность, а значит, и безопасность специалиста на стройплощадке. Покрытие устойчиво к истиранию и не выцветает при постоянном использовании под открытым небом.

В модели воплощены стремление к практичности и современные тенденции индустриального дизайна, благодаря чему изделие с первого взгляда вызывает доверие, а его надежность не ставится под сомнение.

Цельная мощная ручка для переноски разработана с учетом солидного веса аксессуара и рассчитана на долгий срок эксплуатации. Ручка обладает достаточными размерами, чтобы ей было удобно пользоваться в перчатках.
